Как работают автоматические коробки передач с двойным сцеплением

Трансмиссия автомобиля до недавнего времени делилась на два типа: механика, которая требует от водителя при выборе следующей передачи выдавливать педаль сцепления и перемещать рычаг КПП, и автоматическая, которая делает самостоятельно всю работу за водителя при помощи гидротрансформатора и набора планетарных передач. Теперь появилось промежуточное решение, вобравшее в себя лучшее из двух вышеупомянутых концепций – трансмиссия с двойным сцеплением



Трансмиссия автомобиля до недавнего времени делилась на два типа: механика, которая требует от водителя при выборе следующей передачи выдавливать педаль сцепления и перемещать рычаг КПП, и автоматическая, которая делает самостоятельно всю работу за водителя при помощи гидротрансформатора и набора планетарных передач. Теперь появилось промежуточное решение, вобравшее в себя лучшее из двух вышеупомянутых концепций – трансмиссия с двойным сцеплением, или, как ее еще называют, полуавтоматическая трансмиссия, механика "без сцепления" и автоматизированная механическая коробка передач.




В мире гоночных автомобилей полуавтоматические коробки передач, такие как секвентальные механические коробки - sequential manual gearbox (сокращенно SMG), используются уже многие годы. Но в мире массового производства это относительно новая технология.

В данной статье мы изучим принципы работы автоматический КПП с двойным сцеплением, сравним ее с другими видами КПП и поймем, почему многие называют ее трансмиссией будущего.

С руками или без них
Трансмиссия с двумя сцеплениями предлагает в одном агрегате достоинства двух механических КПП. Чтобы лучше понять, что это означает, повторим, как работает обычная механика. Когда водитель хочет переключить передачу в машине с МКПП, он сначала выдавливает сцепление, которое отсоединяет двигатель от коробки и вызывает прерывание потока крутящего момента на КПП. Когда водитель передвигает рычаг МКПП, происходит перемещение зубчатой муфты от одной шестерни к другой шестерни отличного размера от первой. Устройства, называемые синхронизаторами, выравнивают скорость вращения муфты со скоростью зацепляемой шестерней для предотвращения скрежета. Как только новая шестерня выбрана, водитель отпускает педаль сцепления, которая снова соединяет двигатель с трансмиссией и посылает крутящий момент на колеса.

Итак, в традиционной механике нет беспрерывного потока мощности от двигателя до колес. Вместо этого подача мощности изменяется от включенного до выключенного состояния во время переключения передач, вызывая явление, известное как "толчок переключения передачи" или "прерывание крутящего момента". Для неопытного водителя это явление оборачивается швырянием пассажиров вперед и назад после переключения передач.

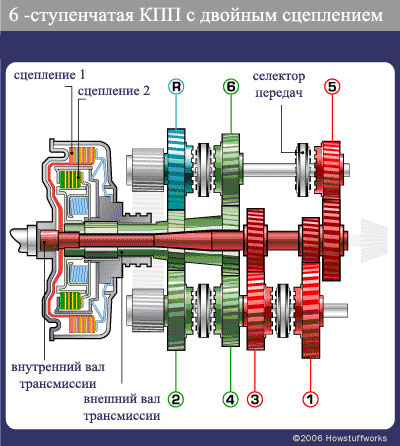

Коробка передач с двойным сцеплением, напротив, использует два сцепления, но не имеет педали сцепления. Сложная электроника и гидравлика контролируют сцепления аналогично стандартной автоматической коробке передач. В коробке передач с двойным сцеплением, однако, сцепления работают независимо. Одно сцепление контролирует нечетные передачи (1, 3, 5 и заднюю), другое отвечает за четные передачи (2, 4 и 6). При такой компоновке передачи можно переключать без прерывания потока мощности от двигателя до трансмиссии. Принцип работы такой:



Комментарии к анимации. 1. нажмите старт, машина едет на второй передаче и управляется внутренним сцеплением (зеленый цвет), мощность от двигателя передается через внешний вал на шестерню 2-й передачи.
2. С набором скорости компьютер обнаруживает точку переключения на следующую передачу, и заранее выбирает 3-ю передачу.
3. когда водитель выбирает передачу, внутреннее сцепление освобождается и активизируется внешнее сцепление
4. Крутящий момент от двигателя идет вдоль внутреннего вала к заранее выбранной 3-й передаче.
